MODELLISMO PORTIGLIATTI ha studiato e realizzato un valido sistema di elicoidali, per poter ottenere qualsiasi altezza tra i vari livelli del vostro plastico.

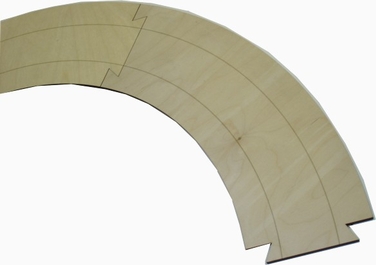

I settori sono a 60° e sono realizzati con incastri a coda di rondine
tagliati al laser per una maggiore precisione, stabilità e costanza di pendenza. Il legno utilizzato ha spessore 6mm ed è di tipo marino, offrendo al tempo stesso leggerezza e rigidità, senza alcuna propensione ad incurvarsi.

I supporti e le relative guide sono in alluminio, ed il montaggio è estremamente pratico e facile.

Le guide vengono tagliate su misura in base al numero di giri richiesto, in modo tale da non avere giunzioni intermedie tra i vari giri, al fine di una perfetta stabilità.

Sui settori è già incisa, sempre a laser, la curva di simmetria del binario che utilizzerete, permettendovi così di non “stringere” o “allargare” la curva durante la posa, specie nel caso di elicoidali con molti giri.

Un giro è composto da: 6 settori (60° ciascuno) del raggio desiderato e 12 set di bloccaggio (supporti, blocchetti e relative viti).

Le nostre elicoidali sono a doppio binario (ovviamente possono essere utilizzate anche per un solo binario) e coprono praticamente tutti i raggi di binari commerciali oggi esistenti, come da tabelle seguenti.

Tipi standard disponibili:

Interasse medio 60 mm (utilizzato nella maggior parte delle marche di binari oggi in commercio)
• E36-42 per raggio interno medio di 360 mm e raggio esterno medio di 420 mm
• E42-48 per raggio interno medio di 420 mm e raggio esterno medio di 480 mm
• E48-54 per raggio interno medio di 480 mm e raggio esterno medio di 540 mm
• E54-60 per raggio interno medio di 540 mm e raggio esterno medio di 600 mm
• E83-89 per raggio interno medio di 830 mm e raggio esterno medio di 890 mm

Marca e tipo binari

Codici binari

Raggi

Tipo elicoidale

Percentuale salita calcolando un'altezza di 90mm a giro

Prezzo / giro (360°)

FLEISCHMANN
Profi Gleis

6120/6122 (R1)
6125/6127 (R2)

356,5 mm
420 mm

E3642FL

4,02 %
3,41 %

€ 80,00

FLEISCHMANN
Profi Gleis

6125/6127 (R2)
6131 (R3)

420 mm
483,5 mm

E4248FL

3,41 %
2,96 %

€ 85,00

FLEISCHMANN
Profi Gleis

6131 (R3)
6133 (R4)

483,5 mm
547 mm

E4854FL

2,96 %
2,62 %

€ 90,00

ROCO LINE

42422 (R2)
42423 (R3)

358 mm
419,6 mm

E3642RO

4,00 %
3,41 %

€ 80,00

ROCO LINE

42423 (R3)
42424 (R4)

419,6 mm
481,2 mm

E4248RO

3,41 %
2,98 %

€ 85,00

ROCO LINE

42424 (R4)
42425 (R5)

481,2 mm
542,8 mm

E4854RO

2,98 %
2,64 %

€ 90,00

ROCO LINE

42425 (R5)
42426 (R6)

542,8 mm
604,4 mm

E5460RO

2,64 %
2,37 %

€ 95,00

ROCO LINE

42427 (R9)
42428 (R10)

826,4 mm
888 mm

E8389RO

1,73 %
1,61 %

€ 110,00

PIKO A

55211 (R1)
55212 (R2)

360 mm
421,9 mm

E3642PT

3,98 %
3,40 %

€ 80,00

PIKO A

55212 (R2)
55213 (R3)

421,9 mm
483,8 mm

E4248PT

3,40 %
2,96 %

€ 85,00

PIKO A

55213 (R3)
55214 (R4)

483,8mm
545,6 mm

E4854PT

2,96 %
2,63 %

€ 90,00

TILLIG ELITE

85140
85141

366 mm
425 mm

E3642PT

3,91 %
3,37 %

€ 80,00

TILLIG ELITE

85141
85142

425 mm
484 mm

E4248PT

3,37 %
2,96 %

€ 85,00

TILLIG ELITE

85142
85143

484 mm
543 mm

E4854PT

2,96 %
2,64 %

€ 90,00

Interasse medio 75 mm (Marklin M, Marklin/Trix C, Roco GeoLine)
• E36-43 per raggio interno medio di 360 mm e raggio esterno medio di 430 mm
• E43-51 per raggio interno medio di 430 mm e raggio esterno medio di 510 mm
• E51-58 per raggio interno medio di 510 mm e raggio esterno medio di 580 mm
• E58-64 per raggio interno medio di 480 mm e raggio esterno medio di 640 mm

Marca e tipo binari

Codici binari

Raggi

Tipo elicoidale

Percentuale salita calcolando un'altezza di 90mm a giro

Prezzo/giro
(360°)

ROCO
Geo Line

61122 (R2)
61123 (R3)

358 mm
434,5 mm

E3643MR

4,00 %
3,30 %

€ 80,00

ROCO
Geo Line

61123 (R3)
61124 (R4)

434,5 mm
511,1 mm

E4351MR

3,30 %
2,80 %

€ 85,00

MARKLIN "C"

24130 (R1)
24230 (R2)

360 mm
437,5 mm

E3643MR

3,98 %
3,27 %

€ 80,00

MARKLIN "C"

24230 (R2)
24330 (R3)

437,5 mm
515 mm

E4351MR

3,27 %
2,78 %

€ 85,00

MARKLIN "C"

24330 (R3)
24430 (R4)

515 mm
579,3 mm

E5158Mc

2,78 %
2,47 %

€ 90,00

MARKLIN "C"

24430 (R4)
24530 (R5)

579,3 mm
643,6 mm

E5864Mc

2,47 %
2,23 %

€ 95,00

TRIX "C"

62130 (R1)
62230 (R2)

360 mm
437,5 mm

E3643MR

3,98 %
3,27 %

€ 80,00

TRIX "C"

62230 (R2)
62330 (R3))

437,5 mm
515 mm

E4351MR

3,27 %
2,78 %

€ 85,00

Le nostre elicoidali possono comunque anche essere utilizzate con tipi di binari non più in produzione (Fleischmann "MODELLO", Roco Codice 100, Marklin M, ...) o non elencati, in quanto generalmente hanno dimensioni molto simili a quelle elencate.

Alcune considerazioni:

- con un giro (360°), l'elicoidale termina sullo stesso lato dove e' iniziata
- con un giro e mezzo (360° + 180°), l'elicoidale termina sul lato opposto a quello dove e' iniziata (caso piu' comune nei plastici)

Quote di ingombro per le elicoidali più utilizzate:

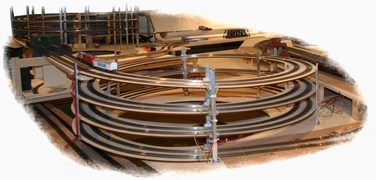

Esempio di applicazione:
