Decoder locomotive standard

Controllo DCC > Sistema ZIMO

I decoder per locomotive ZIMO sono quanto di meglio il mercato possa offrire per il controllo dei modelli nell’ambito dei sistemi digitali DCC compatibili.

Il software di gestione del motore dei
decoder ZIMO permette dolci e realistici movimenti dei convogli, “senza strappi”, con morbide accelerazioni e decelerazioni, indipendentemente dal sistema digitale DCC utilizzato.

Il controllo del motore ad
alta frequenza (40KHz), consente il funzionamento silenzioso dei modelli, senza ronzii ai bassi regimi.

L’alta risoluzione dell’algoritmo di compensazione del carico (BEMF) dei
decoder ZIMO, consente la fine regolazione di qualsiasi tipo di motore, tramite la variazione di appositi parametri (variabili di configurazione - CV), da quelli utilizzati nei modelli dei produttori industriali a quelli ad indotto senza ferro (Escap, Maxxon, Faulhaber) impiegati nei modelli artigianali più pregiati.

L’alta potenza delle uscite funzioni amplificate e protette da sovraccarichi (con funzione soft - start) e le relative CV di controllo consentono l’installazione sui modelli dei più svariati accessori, quali i ganci digitali
KROIS e relativa gestione, i dispositivi fumogeni SEUTHE, gli azionamenti per pantografi con fili a memoria di forma, o la più semplice riduzione della luminosità delle lampadine (per un maggiore realismo e longevità delle stesse).

L’interfaccia
SUSI, disponibile in forma di connettore o di piazzole a saldare sui modelli più miniaturizzati per contenerne lo spessore, permette il collegamento dei relativi moduli sonori aggiuntivi, realizzati dalle ditte Dietz e Uhlenbrock.

I
decoder ZIMO sono aggiornabili! Grazie ad una memoria di tipo Flash, i decoder ZIMO sono aggiornabili attraverso le unità di programmazione MXDECUP (da collegarsi alla porta seriale del PC) o MXDECUPU (da collegarsi alla presa USB del PC). L’investimento è dunque garantito nel tempo, in quanto nuove funzionalità potranno essere implementate su decoder acquistati in precedenza, semplicemente aggiornandone il software interno.
MODELLISMO PORTIGLIATTI offre il servizio di aggiornamento dei decoder.

Tutte queste funzionalità sono presenti su tutti i
decoder ZIMO; i modelli si differenziano unicamente per dimensioni (sempre più contenute) e potenza (sempre più che sufficiente, correlata alla scala per la quale il decoder è inteso), e per tipo di connessione (fili sciolti a saldare, connettore a 6 poli, connettore a 8 poli, connettore a 21 poli, connettori per cavi piatti a 16 poli e schede con morsettiere per i decoder per scale grandi).





MX621: decoder per scala N,H0m,H0


Vai all' Eshop

Le dimensioni contenute e la potenza erogata permettono di utilizzare questo decoder sulla maggior parte delle locomotive in scala N, ma anche su modelli in scartamento metrico (H0m), o su piccole locomotive/locomotori da manovra in scala H0 (ad esempio Gr. 880 Roco, Gr. 835 Rivarossi, T3 - Br 70 Trix-Fleischmann, D214 Roco, D245 Rivarossi, …)

Dati tecnici:

Dimensioni

12 x 8,5 x 2 mm

Tensione di ingresso

10 : 35 V

Corrente motore continuativa

0,8 A

Corrente motore di picco

1,5 A

Corrente massima somma uscite funzioni

0,5 A

Varianti:

MX621:
fili sciolti a saldare

MX621N:
connettore 6 poli
diretto

MX621R:
connettore 8 poli e fili lunghi 70 mm

MX621F:
connettore 6 poli e fili lunghi 50 mm


MX630: decoder per scale H0m, H0, 0m, 0



Vai all' Eshop


Le caratteristiche salienti dei precedenti decoder MX63 e MX64 sono state convogliate in un unico prodotto: il decoder MX630. Questi presenta dimensioni ulteriormente ridotte rispetto al precedente MX63, ma utilizza gli stessi finali di potenza dell' MX64, piu' robusti.


Dati tecnici:


Dimensioni

20 x 11 x 3,5 mm

Formato dati

DCC
Motorola
Analogico DC
Analogico AC

Tensione di ingresso

Digitale, analogico DC: 10 - 30 V
Analogico AC - impulso: 50 V

Corrente motore continuativa

1,0 A

Corrente motore di picco

2,5 A

Corrente massima somma uscite funzioni

0,8 A

Varianti:

MX630:
fili sciolti a saldare

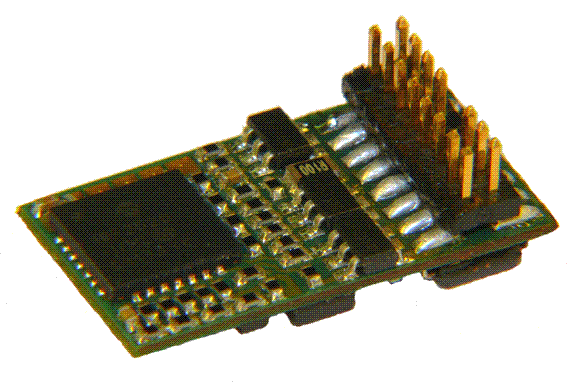

MX630P16:
connettore 16 poli Plux
diretto

MX630R:
connettore 8 poli e fili lunghi 70 mm

MX630F:
connettore 6 poli e fili lunghi 50 mm

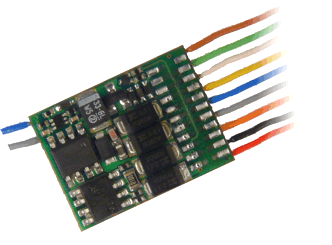

MX631: decoder per scale H0m, H0, 0m, 0



Vai all' Eshop


Un decoder con potenza leggermente superiore all' MX630, con forma e dimensioni diverse, in versione anche con connettore a 21 poli e per motori Marklin - Trix Soft-Drive.

Dati tecnici:


Dimensioni

20,5 x 15,5 x 4 mm

Formato dati

DCC
Motorola
Analogico DC
Analogico AC

Tensione di ingresso

Digitale, analogico DC: 10 - 30 V
Analogico AC - impulso: 50 V

Corrente motore continuativa

1,2 A

Corrente motore di picco

2,5 A

Corrente massima somma uscite funzioni

0,8 A

Varianti:

MX631:
fili sciolti a saldare

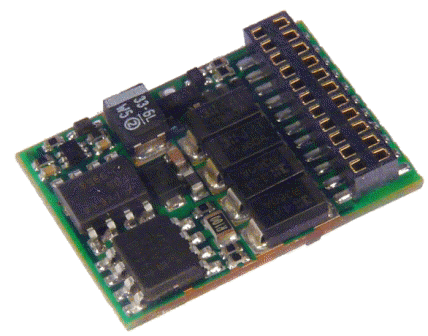

MX631D:
connettore 21 poli diretto

MX631C:
connettore 21 poli diretto per Soft-Drive

MX631R:
connettore 8 poli e fili lunghi 70 mm

MX631F:
connettore 6 poli e fili lunghi 50 mm

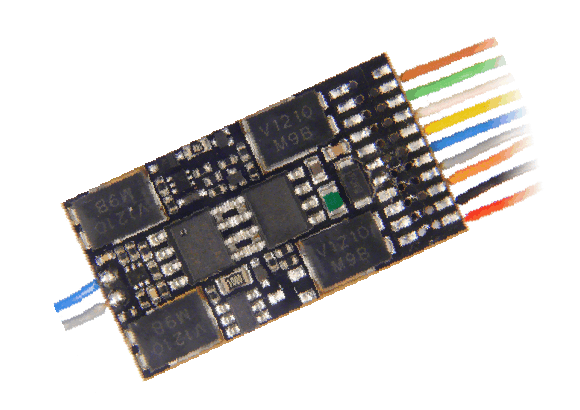

MX632: decoder ad alta potenza per scale H0, 0m, 0



Vai all' Eshop


Questa versione nasce per coprire esigenze di controllo di modelli con doppia motorizzazione, oppure con singolo motore ad alto assorbimento. E’ quindi utilizzabile su locomotori quali l’ Ae8/14 SBB (Trix, Roco) o l’E95 di Brawa. Un’altra motivazione che può far scegliere di installare l’MX632 è il numero di funzioni amplificate disponibili, che sono ben 8, le quali permettono l’applicazione di un notevole numero di accessori sul modello (ganci digitali, luci in cabina, illuminazioni interne, luci di testa / coda separate, terzi fari, …).

Dati tecnici:

Dimensioni

28 x 15,5 x 4 mm

Formato dati

DCC
Motorola
Analogico DC
Analogico AC

Tensione di ingresso

Digitale, analogico DC: 10 - 30 V
Analogico AC - impulso: 50 V

Corrente motore continuativa

1,6 A

Corrente motore di picco

2,5 A

Corrente massima somma uscite funzioni

0,8 A

Varianti:

MX632:
fili sciolti a saldare

MX632D:
connettore 21 poli diretto

MX632C:
connettore 21 poli diretto per Soft-Drive

MX632R:
connettore 8 poli e fili lunghi 70 mm

MX632F:
connettore 6 poli e fili lunghi 50 mm

MX632V - MX632W: versioni con tensione uscite funzioni ad 1,5 Volt o 5 Volt

Queste versioni del decoder MX632 sono del tutto identiche a quelle standard, ad eccezione del fatto che la tensione delle uscite funzioni può essere scelta tra due valori fissi, a 1,5V oppure a 5V. L' MX632V e l' MX632W possono dunque essere installati sui modelli (soprattutto artigianali quali LEMACO, MICRO-METAKIT, LOMBARDI) sui quali sono montate micro-lampadine a bassa tensione.
Teoricamente, sarebbe anche possibile l’utilizzo di un decoder standard, sfruttando la possibilità di ridurre la tensione sulle uscite funzioni; vi sarebbe però il rischio di danneggiare le lampadine in caso di errata programmazione o di reset del decoder da parte del modellista, se questi non si ricordasse di programmare nuovamente la riduzione della tensione di uscita. Anche sbalzi sulla tensione di alimentazione dei binari (nel caso di utilizzo di sistemi digitali senza uscita stabilizzata), potrebbero danneggiare le lampadine di questi modelli. Gli
MX632V garantiscono l’uscita di alimentazione costante a 1,5V, gli MX632W a 5V, secondo il tipo di lampadine adottate sul modello.

Dati tecnici:

MX632V:
fili sciolti a saldare - uscita per luci 1,5V

MX632W:
fili sciolti a saldare - uscita per luci 5V

MX632VD:
come MX632V con connettore 21 poli

MX632WD:
come MX632W con connettore 21 poli


Accessori per tutti i decoder ZIMO:

  • Fili: fili estremamente flessibili come quelli utilizzati nei decoder, per effettuare cablaggi all’interno dei modelli. Disponibili in bobine da 10 mt e di tutti i colori standard (rosso – nero – arancio – grigio – blu – bianco – giallo – verde – marrone)
  • Circuiti tampone: i circuiti tampone connessi al decoder migliorano il funzionamento sui binari sporchi o cuori degli scambi isolati e riducono od eliminano lo sfarfallio delle luci
  • Adattatori: per la facile installazione dei decoder all’interno di determinate locomotive in scale grandi (particolarmente per i decoder MX69 e le locomotive LGB)


Ecco un elenco delle principali funzionalità dei decoder, rispetto a quelle previste dallo standard DCC e/o realizzate da altri costruttori di decoder:

Tutti i decoder ZIMO "N e H0" (MX621, MX630, MX631, MX632, MX644, MX645, MX646, MX695, MX696) hanno le seguenti caratteristiche comuni:

  • Indirizzi 1 ... 10239
  • Indirizzi multipla trazione 1 ... 127
  • Gradi di velocità 14-28-128
  • Funzionamento in DCC, MOTOROLA, analogico DC ed analogico AC
  • Funzionamento silenzioso con controllo ad alta frequenza (20, 40 KHz), compatibile con motori tipo Faulhaber; bassa frequenza per casi speciali
  • Corrente totale motore e funzioni da 1,2 a 2 A (MX630 ed altri), o 0,8 A (MX620)
  • Protezione da corto-circuito e termica per motore (con una tolleranza di un breve periodo a 2 o 3 A) ed uscite funzioni
  • A seconda del tipo, da 2 a 5 uscite funzioni logiche o LED, in aggiunta alle uscite funzioni già amplificate
  • A seconda del tipo, 2 o 4 connessioni per servi in aggiunta alle uscite funzioni
  • Validi per tutti i tipi di motori
  • Compensazione del carico (BEMF), disabilitabile e parametrizzabile con CV
  • Tabella velocità per 3 punti o con definizione individuale dei 28 livelli
  • Inerzia regolabile tramite CV per accelerazione e decelerazione
  • Funzioni manovra: velocità ridotta, eliminazione delle inerzie
  • Funzionamento analogico e modalità “vetrina” con funzioni disponibili
  • Completa mappatura delle funzioni NMRA e riduzione della tensione di uscita
  • Lettura / programmazione delle CV sia in modalità “servizio” che “in corsa”
  • Inerzia esponenziale (per partenze e fermate realistiche); valori separati per “fermate in presenza di un segnale al rosso”
  • Misurazione continua della tensione binari per regolazioni automatiche
  • Velocità invariata (no reset) per brevi interruzioni di corrente fino ad 1 sec
  • Fermata preventiva automatica su binari morti Novità
  • “Influenza dei segnali sulla velocità” ed identificazione del numero della loco
  • Fermata in spazi uguali
  • Regolazione della velocità in km/h o miglia orarie
  • “Fermata con il segnale DCC Asimmetrico”
  • “Mappatura funzioni aggiuntiva ZIMO”, ad esempio per locomotive svizzere, effetti luce locomotive americane (marslight, gyralight, rotarylight, ditchlight 1 e 2...) con cicli regolabili, controllo di sistemi di sganciamento a bordo (ROCO, KROIS) con tempo di attivazione regolabile
  • RaiCom: retroazione della velocità espressa in km/h
  • RailCom: programmazione e lettura CV ed indirizzo "on the main"
  • Firmware aggiornabile: tramite il modulo MXDECUP e l'apposito programma su PC, oppure direttamente da una penna USB connessa alla centrale MX31ZL


  • Implementazione della comunicazione bi-direzionale “RailCom”
  • Lettura dei “codici di posizione” sulle sezioni di binario degli MX9 e trasmissione del “codice di itinerario” all’unità centrale con “RailCom”
  • “Controllo delle funzioni in base alla posizione” (finora solo decoder funzioni MX68)
  • Sequenze automatiche, ad esempio treni navetta controllati dal decoder
  • Set di CV, pre-definite o auto-definite, per il facile adattamento a diverse applicazioni (ad esempio differenti sistemi di luci) e rapido adattamento alle situazioni di funzionamento (loco singola, doppie trazioni, passeggeri, merci, etc.)
  • Programmazione incrementale delle CV sul binario principale
  • Nuovi effetti funzioni (ad esempio per mezzi stradali)
  • Implementazione dei suggerimenti degli utenti e nuovi standard applicabili
