STP: il quadro di comando per il PC specifico per sistema ZIMO

STP è il software che da sempre segue il sistema ZIMO. Il programma si è evoluto nel corso degli anni, seguendo costantemente la produzione ZIMO ed il relativo sviluppo dei componenti del sistema.

Il programma è giunto alla versione 5.12 ed offre varie funzionalità e possibilità di controllo.

Il tracciato è disegnabile a cura dell’utente, come anche gli stessi “tasselli” che compongono il quadro di comando sullo schermo.

Caratteristica principale di
STP è l’utilizzo del metodo del “movimento dei treni in funzione dei segnali” di ZIMO.

Grazie all’utilizzo dei moduli del sistema
ZIMO (MX8-MX9), STP rileva automaticamente lo stato del plastico all’accensione, senza dover caricare lo stato precedentemente salvato del plastico. STP riconosce subito l’ occupazione delle varie sezioni di binario, le posizioni degli scambi (se dotati di motori con contatti di fine-corsa) e gli indirizzi dei vari decoder delle locomotive, grazie al metodo bi-direzionale del “riconoscimento del numero del treno” di ZIMO.
Questo permette una totale flessibilità e l’integrazione di operazioni automatiche con manovre manuali, permettendo al modellista di essere al tempo stesso macchinista (utilizzando le cabine di comando
MX31 ZIMO) e dirigente del movimento (azionando con il mouse i vari itinerari dallo schermo del PC).






Il PC con il programma

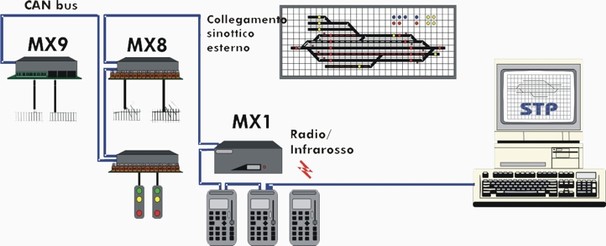

STP viene connesso al sistema attraverso il CAN-Bus, tramite l’apposito adattatore CANKey, che può collegarsi sia ad un’uscita USB del PC, sia alla porta seriale.

Queste le caratteristiche principali del programma:

• Disegno del tracciato e visualizzazione su schermo dello stato dei singoli scambi, segnali e delle occupazioni delle sezioni di binario. Visualizzazione di itinerari e linee attivi, con indicazione del relativo avanzamento dei convogli.
• Possibilità di creare tasselli propri del quadro di comando, grazie all’editor degli elementi integrato:
• Fornito con 4 set completi di elementi standard.
• Connessione a pannelli sinottici esterni utilizzando la porta parallela del PC o il
CAN bus.
• Possibilità di controllo in rete fino a 9 PC per grandi plastici.
• Reale identificazione dei numeri dei treni e relativa visualizzazione tramite i moduli per sezioni di binario
ZIMO, anche per treni fermi. Questo permette la totale interazione con il plastico: STP legge tutti i dati rilevanti per il controllo del plastico (stati di occupazione, posizione degli scambi e numeri dei treni) direttamente dal plastico. Anche interventi manuali sono immediatamente visualizzati e presi in considerazione.
• Automatismi (attivazione automatica di itinerari) basati su eventi certi (occupazione di sezioni e direzione del treno)
• Attivazione di itinerari in base ai gruppi treno (esempio: transito in stazione per un merci, senza fermata)
• Tabella ad orari inclusi partenze e coincidenze, definizione massima ritardi, eccetera
• Possibilità di disegno di ampi quadri sinottici: su uno stesso tracciato sono disegnabili più di 500 scambi, più di 500 segnali e più di 500 pulsanti itinerario, oltre a 4800 elementi di binari semplici (diritti, curve)
• Supporta ora tutti i limiti di velocità del metodo
ZIMO (5 livelli oltre allo stato di stop e velocità massima): F (=velocità massima), FL, L, LU, U, UH, H (=stop)

Alcune finestre del software
STP:

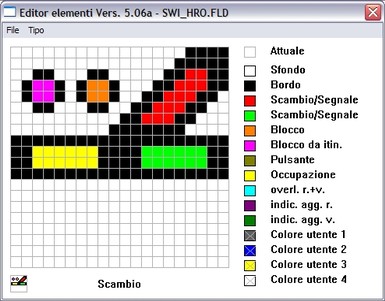

• Finestra di disegno degli elementi: in questo modo il modellista può personalizzare la rappresentazione grafica del proprio tracciato




• Finestre di programmazione grafica degli itinerari





• Esempio di itinerario attivo durante il controllo del plastico, con visualizzazione treno entrante in stazione



clickare l'immagine per ingrandire

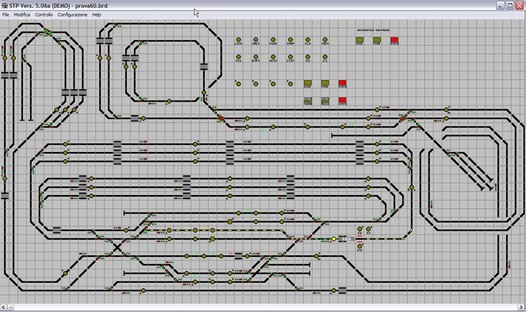

• Esempio di tracciato completo



clickare l'immagine per ingrandire


Prodotti correlati a
STP

CANKey

clickare l'immagine per ingrandire

L’adattatore CANkey è stato progettato per connettere i PC con i componenti del sistema ZIMO DCC utilizzando il CAN-Bus. Esso può essere connesso alla porta seriale o all’interfaccia USB (V1.1 o V2) di un qualsiasi PC disponibile in commercio. Il CANkey è alimentato dall’uscita della tastiera (cavo incluso) quando connesso alla porta seriale o direttamente dalla porta USB. Tramite il CANKey e l’allegato software CANfigurator è anche possibile monitorare i messaggi dei vari moduli sul CAN-Bus, per la risoluzione di problematiche legate al cablaggio.

Schede per l'interfacciamento di quadri sinottici esterni, interfacciabili con STP:

CSA-32

clickare l'immagine per ingrandire

Modulo base richiesto quando si utilizzano le schede PLV-32 e PTP-64 (vedere sotto) per il collegamento di quadri sinottici esterni. Il CSA-32 si connette al CAN bus ZIMO.

PLV-32

Scheda controllo luci.
A questa scheda è possibile connettere fino A 32 lampadine o LED per gli indicatori di occupazione binari e posizioni/aspetti di scambi e segnali sul quadro sinottico.

PTP-64

Scheda ingressi.
Accetta fino a 64 ingressi (ad es. pulsanti itinerario).
