Modulo accessori

Controllo DCC > Sistema ZIMO

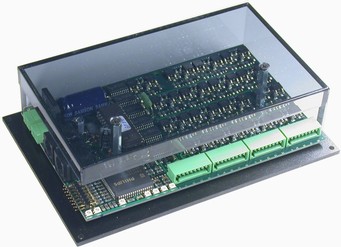

Il modulo per accessori MX8 riceve e trasmette le informazioni digitali non attraverso i binari, come avviene per i decoder per accessori MX82, ma tramite il CAN Bus, ovvero il bus di sistema utilizzato da ZIMO.
I
moduli MX8 sono dunque utilizzabili nell’ambito del sistema ZIMO, o possono essere eventualmente controllati come unità di comando accessori autonome da software quali STP.





Prerogativa principale del
moduli MX8 è l’elevato numero di accessori controllati. Infatti, è possibile controllare 16 scambi / segnali, oppure 8 scambi / segnali e 16 lampadine singole / sganciavagoni, oppure ancora 32 lampadine singole / sganciavagoni.

Il modulo è diviso in 4 sotto-gruppi (uno ogni 4 scambi/segnali), ciascuno programmabile con funzionalità e tempi di scatto differenti, qualora l’applicazione lo rendesse necessario.
Se gli scambi controllati sono dotati di fine-corsa, il
modulo MX8 è in grado di riconoscerne la posizione, anche a seguito di spostamenti manuali, e di riportare il reale stato dello scambio contemporaneamente sulle cabine di comando MX32 e sul computer.
Grazie a queste peculiarità, i moduli MX8 sono generalmente installati su plastici con un elevato numero di scambi.
I
moduli MX8 sono alimentati da un trasformatore dedicato, che permette di azionare gli scambi ad una tensione differente da quella presente sui binari e di non interferire con l’alimentazione delle locomotive (lasciando così la totale potenza dell’unità centrale MX1 a disposizione della trazione).
I segnali a luci possono essere attenuati gradualmente come nella realtà (i tempi di attenuazione sono regolabili mediante CV).
Sono previsti inoltre 14 ingressi che permettono il controllo degli scambi tramite contatti o interruttori esterni (utili ad esempio per riportare in posizione uno scambio di servizio dopo aver transitato su di esso, al fine di non dimenticarsi di ri-posizionarlo).

I
moduli MX8 sono disponibili in due varianti:

  • MX8S: variante standard, per il controllo di scambi azionati da bobine, e di segnali a lampadine o a LED
  • MX8M: variante completa, in grado di espletare tutte le funzioni dell’ MX8S, più il controllo di scambi azionati da motori lenti



Dati tecnici:

  • Alimentazione da trasformatore dedicato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 - 18 V
  • Numero di funzioni appaiate (scambi) / funzioni singole . . . . . . . . . . . . . . . . . . . . . . . 16 / 32
  • Retroazione della posizione degli scambi, se equipaggiati con contatti di fine corsa
  • Corrente massima (protetto da corto-circuito) . . . . . . . . . . . . . . . . . . 1 A (continui), 3 A (picco)
  • Tempo di attivazione scambio (definibile tramite CV) . . . . . . . . . . . . . . . . . . . . 0.1 - 25 sec
  • Dimensioni . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 172 x 112 x 40 mm
