E656 Roco sonoro con MX645R

Schede tecniche




Aprire il modello, allarando leggermente le fiancate delle due semicasse e prestando attenzione a non rompere i supporti interni dei led delle due testate. Rimuovere anche il soffietto.

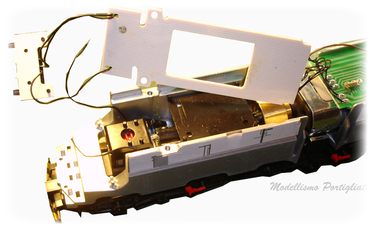

Dissaldare i fili di presa di corrente provenienti dai carrelli, sul lato della semicassa 2.

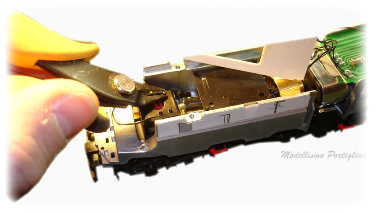

Con l'aiuto di tronchesine, tagliare i quattro piccoli pioli sporgenti dal coperchio del gruppo ingranaggi del carrello

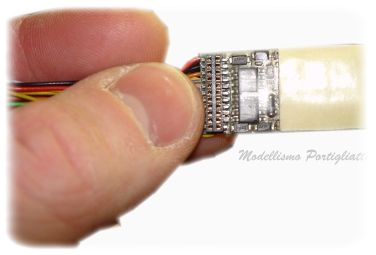

Apporre un pezzo di nastro bi-adesivo sul lato del decoder, come da foto.

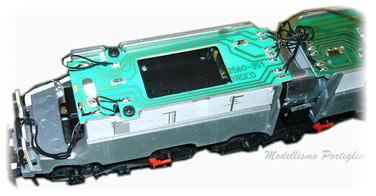

Rimuovere la sede di plastica prevista da Roco per l'alloggiamento del decoder.

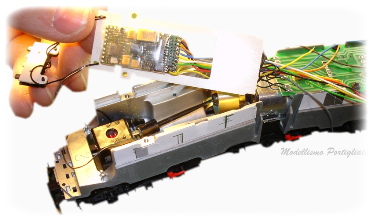

Attaccare il decoder sotto il circuito stampato, dopo aver preventivamente pulito con un po' di alcol possibili tracce di grasso. Sistemare il decoder non perfettamente in centro, ma piu' spostato verso un lato, come da foto. Prima di premere completamente per una buona presa del bi-adesivo, verificare che il circuito stampato possa essere nuovamente inserito nella sua sede, senza interferenze ed eventualmente riposizionare il decoder.

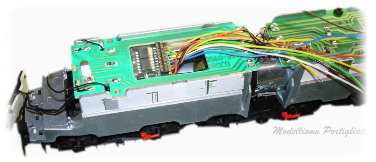

Riposizionare il circuito stampato e far passare i fili dalla feritoia prevista da Roco, come da foto.

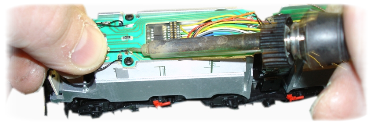

Saldare nuovamente i fili di presa di corrente alle relative piazzole sul circuito stampato.

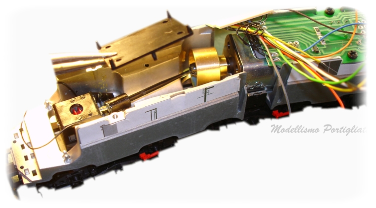

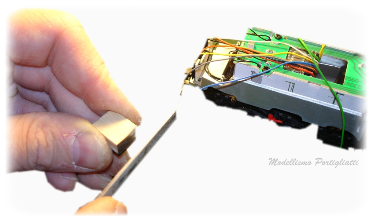

Con l'aiuto di una piccola lima, limare un po' obliquamente i due lati corti della cassa di risonanza, in modo tale che possa incastrarsi nel vano a fianco del decoder, rimanendo alla stessa altezza del circuito stampato, senza che vada ad interferire con l'albero di trasmissione.

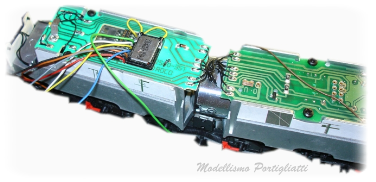

Inserire l'altoparlante cosi' preparato come in foto, collegando i relativi fili del decoder agli appositi morsetti a molla presenti sull'altoparlante.

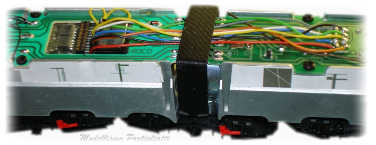

Inserire la spina a 8 poli nell'apposita presa. Richiudere il modello.
